ขับเคลื่อนโดยการเปลี่ยนแปลงพลังงานทั่วโลกและการอัพเกรดกริดขนาดใหญ่เบรกเกอร์สุญญากาศ(VCB) ซึ่งเป็นหนึ่งในอุปกรณ์ป้องกันที่ใช้กันอย่างแพร่หลายที่สุดในระบบไฟฟ้า กำลังอยู่ระหว่างการเปลี่ยนแปลงอย่างเป็นระบบ วิวัฒนาการนี้ย้าย VCB จากตำแหน่งที่โดดเด่นในแรงดันไฟฟ้าปานกลางไปสู่การใช้งานที่มีแรงดันไฟฟ้าสูงและจากฟังก์ชันการสลับอย่างง่ายไปสู่โหนดกริดอัจฉริยะ อุตสาหกรรมตระหนักดีว่า VCB ได้เข้าสู่ช่วงการเติบโตขั้นที่สอง โดยโดดเด่นด้วยทางเลือกที่เป็นมิตรกับสิ่งแวดล้อม การบูรณาการทางดิจิทัล และการปรับตัวด้านสิ่งแวดล้อมขั้นสุด

I. ตัวขับเคลื่อนตลาดและเทคโนโลยี: VCB เข้าสู่วงจรวนซ้ำใหม่

ข้อได้เปรียบหลักของเบรกเกอร์วงจรสุญญากาศอยู่ที่ตัวกลางในการรบกวน ซึ่งก็คือตัวสูญญากาศเอง ซึ่งปล่อยก๊าซคาร์บอนเป็นศูนย์ มีความสามารถในการรบกวนสูง อายุการใช้งานไฟฟ้ายาวนาน และการทำงานที่ไม่ต้องบำรุงรักษา ในช่วงแรงดันไฟฟ้าปานกลาง (12kV–40.5kV) VCB เป็นโซลูชันที่โดดเด่นมายาวนาน อย่างไรก็ตาม ที่ระดับแรงดันไฟฟ้าที่สูงกว่า (72.5kV ขึ้นไป) เซอร์กิตเบรกเกอร์ SF₆ ยังคงรักษาตำแหน่งผู้นำไว้ได้เนื่องจากประสิทธิภาพของฉนวนที่ดีเยี่ยม เนื่องจาก SF₆ มีศักยภาพในการทำให้เกิดภาวะโลกร้อนที่สูงมาก (ประมาณ 23,900 เท่าของ CO₂) การใช้งานจึงต้องเผชิญกับกฎระเบียบระหว่างประเทศที่เข้มงวดมากขึ้นเรื่อยๆ และข้อจำกัดด้านคาร์บอน

พื้นหลังนี้เป็นแรงผลักดันทางเทคนิคที่ชัดเจนสำหรับการขยายเทคโนโลยีเบรกเกอร์สุญญากาศไปสู่การใช้งานการส่งผ่านไฟฟ้าแรงสูง ทิศทางการพัฒนาทางเทคนิคกระแสหลักในปัจจุบัน ได้แก่ การเพิ่มความสามารถในการทนต่อแรงดันไฟฟ้าของเครื่องขัดขวางสุญญากาศแบบแยกเดี่ยว การใช้เทคโนโลยีซีรีส์มัลติเบรกที่ 126kV ขึ้นไป และโซลูชันแบบไฮบริดที่ผสมผสานฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมเข้ากับระบบสูญญากาศหยุดชะงัก

การเปรียบเทียบผลกระทบต่อสิ่งแวดล้อมของสื่อหยุดชะงักต่างๆ

ครั้งที่สอง เทคโนโลยีสุญญากาศแรงดันสูง: จาก "เทรนด์" สู่ "การตรวจสอบความถูกต้องทางวิศวกรรม"

การใช้เบรกเกอร์วงจรสุญญากาศกับระดับแรงดันไฟฟ้าในการส่งต้องเอาชนะความท้าทายทางเทคนิคที่สำคัญหลายประการ

ประการแรก ความสามารถในการเป็นฉนวนของผู้ขัดขวางสุญญากาศ เมื่อระดับแรงดันไฟฟ้าเพิ่มขึ้น คุณลักษณะก่อนการปะทะของช่องว่างสุญญากาศ สภาพพื้นผิวสัมผัส และความสม่ำเสมอของสนามไฟฟ้าจะมีผลกระทบต่อประสิทธิภาพของฉนวนเพิ่มมากขึ้น วิธีการทางเทคนิคทั่วไป ได้แก่ การปรับโครงสร้างหน้าสัมผัสให้เหมาะสม (เช่น หน้าสัมผัสสนามแม่เหล็กตามแนวแกน) การปรับปรุงระดับสุญญากาศของผู้ขัดขวาง และใช้โครงสร้างฉนวนคอมโพสิต

ประการที่สอง การตอบสนองด้วยความเร็วสูงของกลไกการทำงาน เบรกเกอร์วงจรสุญญากาศไฟฟ้าแรงสูงมักต้องใช้เวลาในการขัดจังหวะโดยรวมที่สั้นลง ทำให้มีความต้องการคุณสมบัติทางกลของกลไกการทำงานมากขึ้น กลไกสปริง แอคทูเอเตอร์แม่เหล็กถาวร และกลไกผลักแม่เหล็กไฟฟ้า ต่างมีข้อดีและข้อเสียในแง่ของการเปิดเร็ว ความเร็วเปิดเริ่มต้น และการควบคุมการกระจายตัวของตัวเอง

ประการที่สาม การแบ่งปันแรงดันไฟฟ้าในการเชื่อมต่อแบบมัลติเบรก ที่ระดับแรงดันไฟฟ้า 126kV ขึ้นไป ความยากทางเทคนิคและค่าใช้จ่ายของเครื่องขัดขวางสุญญากาศแบบแยกเดี่ยวจะเพิ่มขึ้นอย่างมาก ทำให้การเชื่อมต่อแบบหลายตัวแยกเป็นทางเลือกทางวิศวกรรมที่ใช้งานได้จริง อย่างไรก็ตาม การเชื่อมต่อแบบ multi-break series เผชิญกับความท้าทายทั้งความไม่สมดุลของการกระจายแรงดันไฟฟ้าแบบคงที่และไดนามิก ซึ่งต้องใช้วิธีแก้ปัญหา เช่น การให้เกรดตัวเก็บประจุหรือเทคโนโลยีการควบคุมแบบซิงโครนัส

จากข้อมูลอุตสาหกรรมที่เปิดเผยต่อสาธารณะ ผู้ผลิตสวิตช์เกียร์ในประเทศและต่างประเทศหลายรายและสถาบันวิจัยได้เสร็จสิ้นการพัฒนาต้นแบบที่ระดับ 126kV และเข้าสู่ขั้นตอนการตรวจสอบทางวิศวกรรมแล้ว ความก้าวหน้านี้ถือเป็นก้าวสำคัญของอุตสาหกรรมในการขยายเทคโนโลยีสวิตช์สุญญากาศไปสู่การใช้งานไฟฟ้าแรงสูง

ลักษณะทางเทคนิคของเซอร์กิตเบรกเกอร์สุญญากาศตามระดับแรงดันไฟฟ้า

ที่สาม การบูรณาการอย่างชาญฉลาด: VCB พัฒนาจาก "การสลับองค์ประกอบ" เป็น "โหนดการรับรู้"

ภายในกรอบการทำงานของระบบกระจายสินค้าอัตโนมัติและระบบการทำงาน/บำรุงรักษาอัจฉริยะ เบรกเกอร์วงจรสุญญากาศกำลังมีบทบาทใหม่ VCB แบบดั้งเดิมมุ่งเน้นไปที่การแยกข้อผิดพลาดและการป้องกันสาย VCB แบบรวมระดับประถมศึกษาและมัธยมศึกษารุ่นใหม่ผสานรวมฟังก์ชันการตรวจจับกระแส/แรงดันไฟฟ้า การเก็บเกี่ยวพลังงาน การตรวจสอบสภาพ การสื่อสาร และการควบคุมการป้องกันอย่างล้ำลึก

โดยเฉพาะอย่างยิ่ง ฉันทามติทางเทคนิคของอุตสาหกรรมประกอบด้วย: การออกแบบหม้อแปลงไฟฟ้าเครื่องมืออิเล็กทรอนิกส์แบบบูรณาการขนาดกะทัดรัดพร้อมตัวขัดขวางสุญญากาศ ความสามารถของตัวควบคุมในการระบุและแก้ไขข้อผิดพลาดการลัดวงจรได้อย่างรวดเร็ว (โดยทั่วไปภายในไม่กี่รอบ) รองรับการปิดอัตโนมัติอย่างรวดเร็ว และความสามารถในการบันทึกข้อผิดพลาดและการสื่อสารระยะไกล

นอกจากนี้ ด้วยความต้องการที่เพิ่มขึ้นสำหรับการบูรณาการโครงข่ายพลังงานหมุนเวียน ข้อกำหนดสำหรับ VCB ที่จะขัดขวางส่วนประกอบที่มีกระแสตรงสูงก็เพิ่มขึ้นเช่นกัน กระแสลัดวงจรในด้านพลังงานแสงอาทิตย์ ลม และระบบกักเก็บพลังงานมักจะมีส่วนประกอบ DC ในสัดส่วนที่มีนัยสำคัญ ทำให้เกิดความท้าทายทางเทคนิคนอกเหนือจากระบบ AC แบบดั้งเดิม

โมดูลการทำงานของ Smart VCB แบบรวมระดับประถมศึกษา-มัธยมศึกษา

การเปรียบเทียบระดับต่างๆ ของการบูรณาการอัจฉริยะ

IV. ความสามารถในการปรับตัวต่อสิ่งแวดล้อมขั้นสูงสุด: การป้องกันน้ำเข้าในระดับสูงกลายเป็นกุญแจสำคัญสำหรับผลิตภัณฑ์กลางแจ้ง

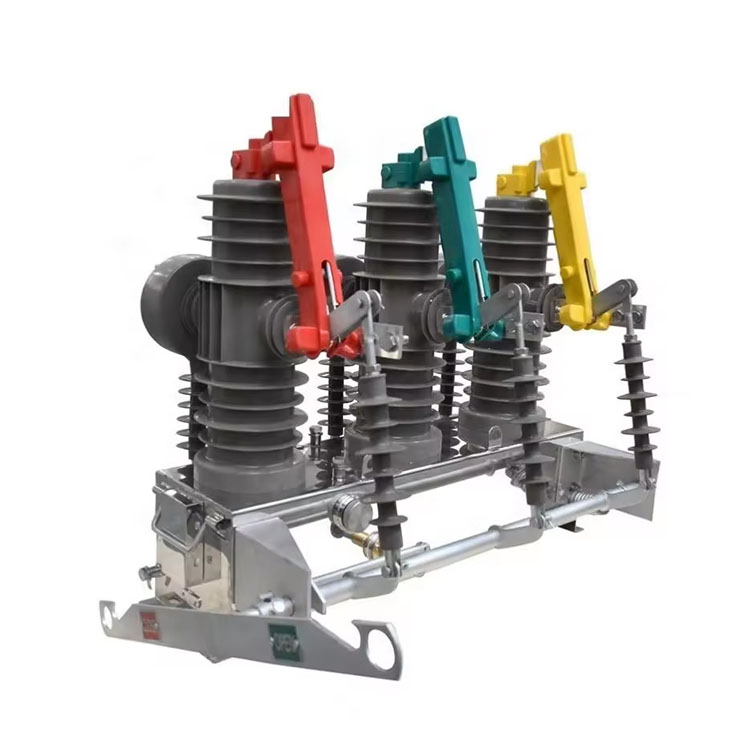

เซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งบนเสากลางแจ้งทำงานในสภาพแวดล้อมที่ซับซ้อนและแปรผัน ความชื้น การควบแน่น หมอกเกลือ อุณหภูมิสุดขั้ว และฝุ่น เป็นสาเหตุทั่วไปที่ทำให้อุปกรณ์ทำงานล้มเหลว ในบรรดาปัญหาเหล่านี้ การเสื่อมสภาพของฉนวนและการกัดกร่อนของกลไกที่เกิดจากการควบแน่นเป็นปัญหาที่โดดเด่นที่สุด

การแก้ไขจุดยุ่งยากนี้ การเพิ่มระดับการป้องกันทางเข้าโดยรวม (IP) ได้กลายเป็นทิศทางการอัปเกรดทางเทคนิคที่สำคัญสำหรับ VCB ภายนอกอาคารในช่วงไม่กี่ปีที่ผ่านมา แนวปฏิบัติชั้นนำของอุตสาหกรรมได้เพิ่มระดับการป้องกันจาก IP54 แบบเดิมเป็น IP67 หรือแม้แต่ IP68 IP67 หมายถึงอุปกรณ์สามารถทนต่อการจุ่มลงในน้ำชั่วคราวได้โดยไม่เกิดความเสียหาย ในขณะที่ IP68 หมายถึงความสามารถในการทำงานในขณะที่จมอยู่ใต้น้ำอย่างต่อเนื่องภายใต้สภาวะที่กำหนด

เทคโนโลยีหลักในการได้รับการจัดอันดับ IP สูง ได้แก่ การออกแบบส่วนต่อประสานการปิดผนึกระหว่างตัวขัดขวางและตัวเรือนกลไก การรักษากลไกการทำงานที่ทนต่อการกัดกร่อน และการปรับโครงสร้างการซีลให้เหมาะสมระหว่างฉนวนบุชชิ่งและตัวเรือน

การเปรียบเทียบ VCB ภายนอกอาคารตามระดับการป้องกันน้ำเข้า
