สถานีไฟฟ้าย่อยเก้าแห่ง การเปลี่ยนแปลงที่สมบูรณ์เพียงครั้งเดียว

Zikai Electric ดำเนินการเปลี่ยนตัวเก็บประจุในสถานีไฟฟ้าย่อยสไตล์อเมริกัน 9 แห่งในเมืองคัชการ์ ซินเจียง

ในบริเวณที่มีลมพัดแรงของ Kashgar สถานีย่อยสไตล์อเมริกันเก้าแห่งเพิ่งมีการเปลี่ยนหน่วยชดเชยตัวเก็บประจุของพวกเขา - ตัวเก็บประจุเก่าออก, แบงค์ใหม่เข้า, การตรวจสอบเฟสและการทดสอบการสลับเสร็จสิ้น บนกระดาษดูเหมือนเป็นงานตรงไปตรงมา สิ่งที่ตัดสินว่าหน่วยเหล่านั้นมีพฤติกรรมอย่างไรในทศวรรษหน้า ก็คือทุกสิ่งที่คุณไม่สามารถมองเห็นได้ในภาพถ่าย

1. สรุปโครงการ

2. เหตุใดการเปลี่ยนตัวเก็บประจุจึงสมควรได้รับการดูแล

ในระบบจำหน่ายแรงดันไฟฟ้าต่ำ ธนาคารคาปาซิเตอร์เป็นส่วนประกอบที่เงียบซึ่งไม่มีใครสังเกตเห็น จนกว่าจะล้มเหลว และทั้งส่วนจะได้รับผลกระทบ หน้าที่ของมันคือการชดเชยพลังงานปฏิกิริยา ทำให้ถูกต้องและตัวประกอบกำลังจะคงที่ กระแสไฟฟ้าตกในแนวเส้น และความจุของหม้อแปลงที่มีประสิทธิภาพก็เพิ่มขึ้น เมื่อทำผิดและการสูญเสียเพิ่มขึ้น แรงดันไฟฟ้าผันผวน และค่าปรับตัวประกอบกำลังเริ่มปรากฏให้เห็น

ซึ่งเป็นเหตุผลว่าทำไมการเปลี่ยนตัวเก็บประจุจึงไม่ใช่เรื่องง่ายที่จะสลับกัน ตัวเก็บประจุที่ใช้งานมานานหลายปีจะสูญเสียความจุ นูน และเสื่อมสภาพภายใน หากหน่วยใหม่ถูกทิ้งกลับเข้าไปในตำแหน่งเดิมโดยไม่ได้จัดการกับการประสานงานของสวิตช์ การจับคู่เครื่องปฏิกรณ์แบบอนุกรม และการเดินสายไฟและการติดฉลากของตู้ ความล้มเหลวครั้งต่อไปเป็นเพียงเรื่องของเวลาเท่านั้น

การเปลี่ยนตัวเก็บประจุเป็นโอกาสในการรีเซ็ตระบบ — คืนความสามารถในการชดเชย สลับความน่าเชื่อถือ และความสามารถในการซ่อมบำรุงไปสู่สถานะที่ออกแบบไว้ในการผ่านครั้งเดียว

3. นอกสถานที่: ทุกหน่วยเปิดและตรวจสอบ

เก้ายูนิตที่กระจายไปทั่วไซต์งานกลางแจ้งหมายถึงส่วนหน้างานกระจัดกระจายและหน้าต่างที่คับแคบ นี่คือบันทึกภาคสนามจากงาน

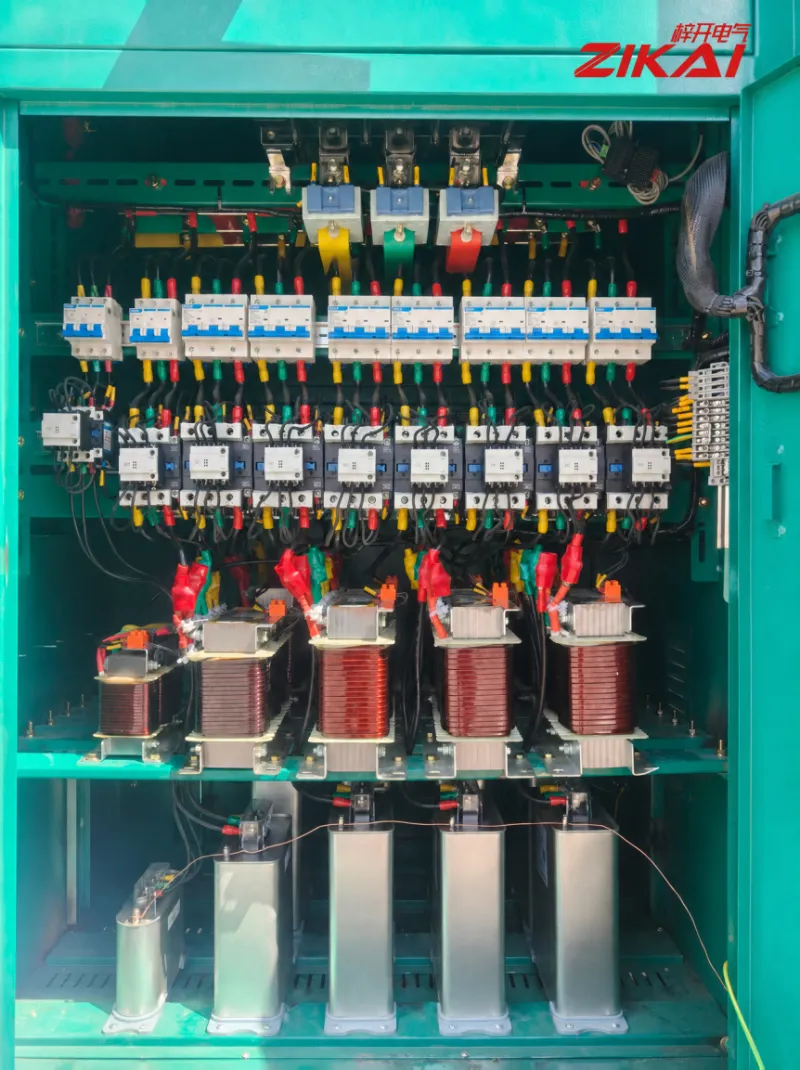

รูปที่ 01  ภายในตู้ชดเชยตัวเก็บประจุ จากบนลงล่าง: เซอร์กิตเบรกเกอร์ขนาดเล็กสำหรับการป้องกันการแยกย่อย คอนแทคเตอร์แบบสวิตช์ เครื่องปฏิกรณ์แบบอนุกรม และธนาคารตัวเก็บประจุแบบขนานแรงดันต่ำที่ฐาน บัสบาร์และตัวนำขาออกมีรหัสเฟสเป็นสีเหลือง สีเขียว และสีแดง โดยมีปลอกหมายเลขสายอยู่บนแต่ละวงจรและมีบูทฉนวนที่ส่วนปลาย ซึ่งเป็นรายละเอียดที่กำหนดโดยตรงว่าสามารถตรวจสอบได้เร็วแค่ไหนในการตรวจสอบหรือข้อบกพร่องในภายหลัง

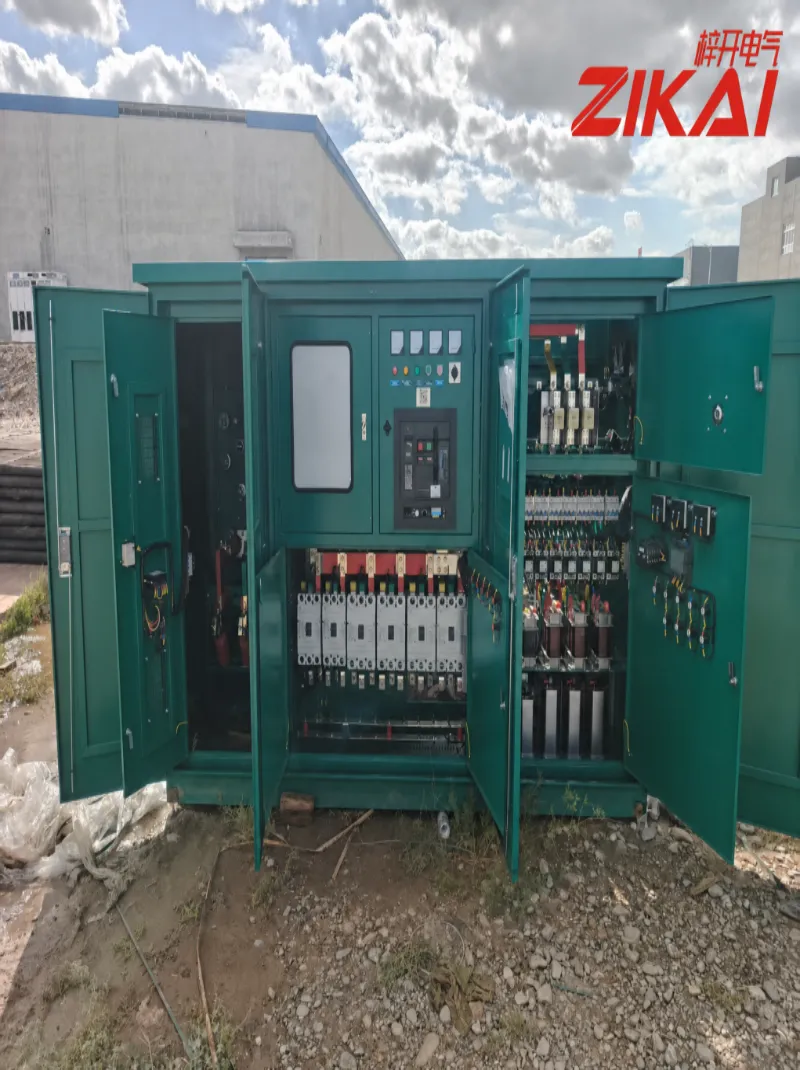

รูปที่ 02  ภายในช่องแรงดันต่ำของสถานีย่อย เซอร์กิตเบรกเกอร์แบบเคส มิเตอร์ และไฟแสดงจะถูกจัดกลุ่มไว้ด้วยกัน โดยมีวงจรชดเชยตัวเก็บประจุอยู่ทางด้านขวา วิธีการวางส่วนประกอบต่างๆ โดยที่ประตูเปิดอยู่เป็นมุมมองที่ชัดเจนที่สุดว่ายูนิตจะบำรุงรักษาง่ายหรือไม่

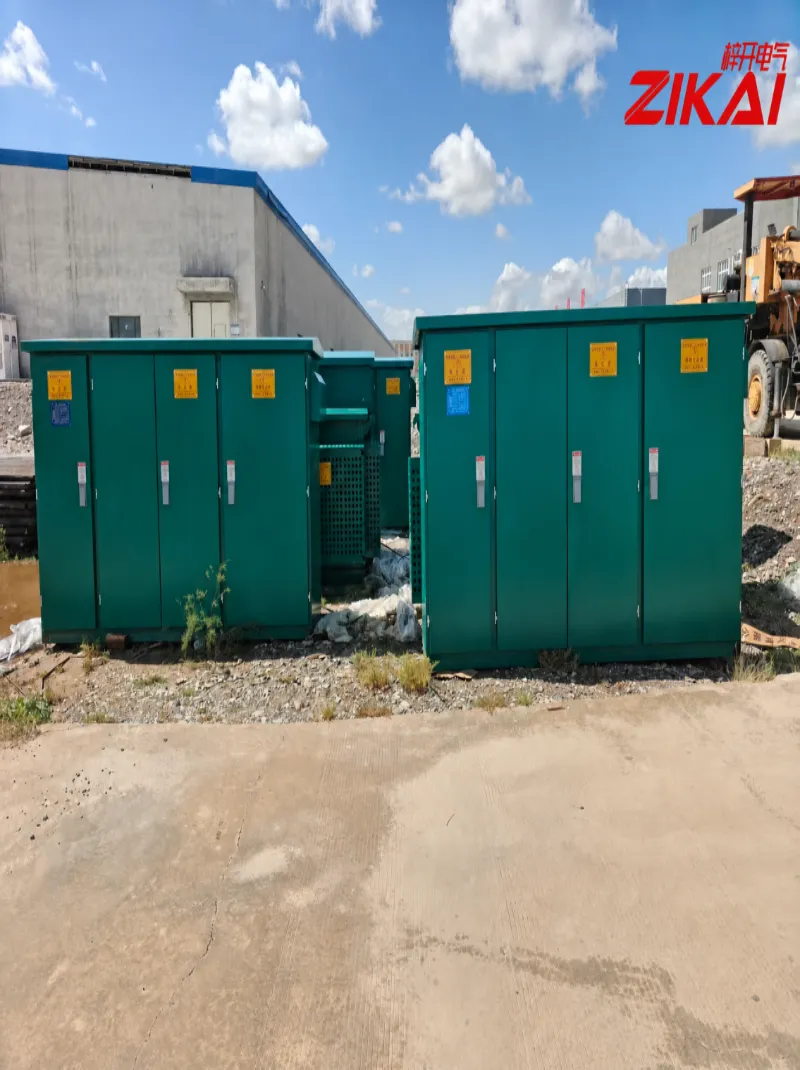

รูปที่ 03  ด้านนอกของช่องแรงดันต่ำของสถานีย่อยกลางแจ้ง สัญญาณเตือน "ห้องไฟฟ้าแรงต่ำ / บุคลากรที่ได้รับอนุญาตเท่านั้น" สีเหลืองยังอยู่ในสภาพสมบูรณ์และอ่านได้ชัดเจน ซึ่งเป็นข้อกำหนดพื้นฐานสำหรับความปลอดภัยในสถานที่ทำงาน และเป็นสิ่งบังคับในการตรวจสอบการส่งมอบ

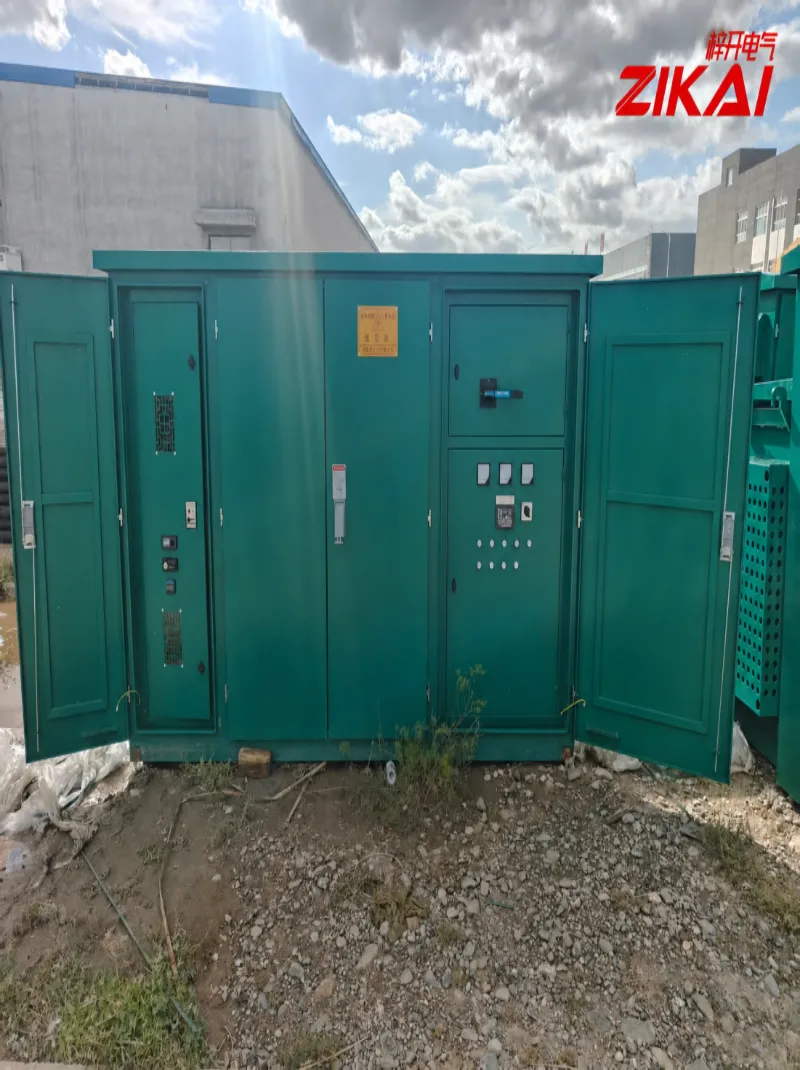

รูปที่ 04  ช่องชดเชยแรงดันไฟฟ้าแรงสูง แรงดันต่ำ และตัวเก็บประจุเรียงกัน ช่องชดเชยตัวเก็บประจุคือสิ่งที่งานนี้เน้นไปที่ เมื่อวางกรอบหุ้มไว้บนฐานกลางแจ้งแล้ว ต้องยืนยันความต่อเนื่องของการปิดผนึก การระบายอากาศ และการต่อสายดินทีละยูนิต

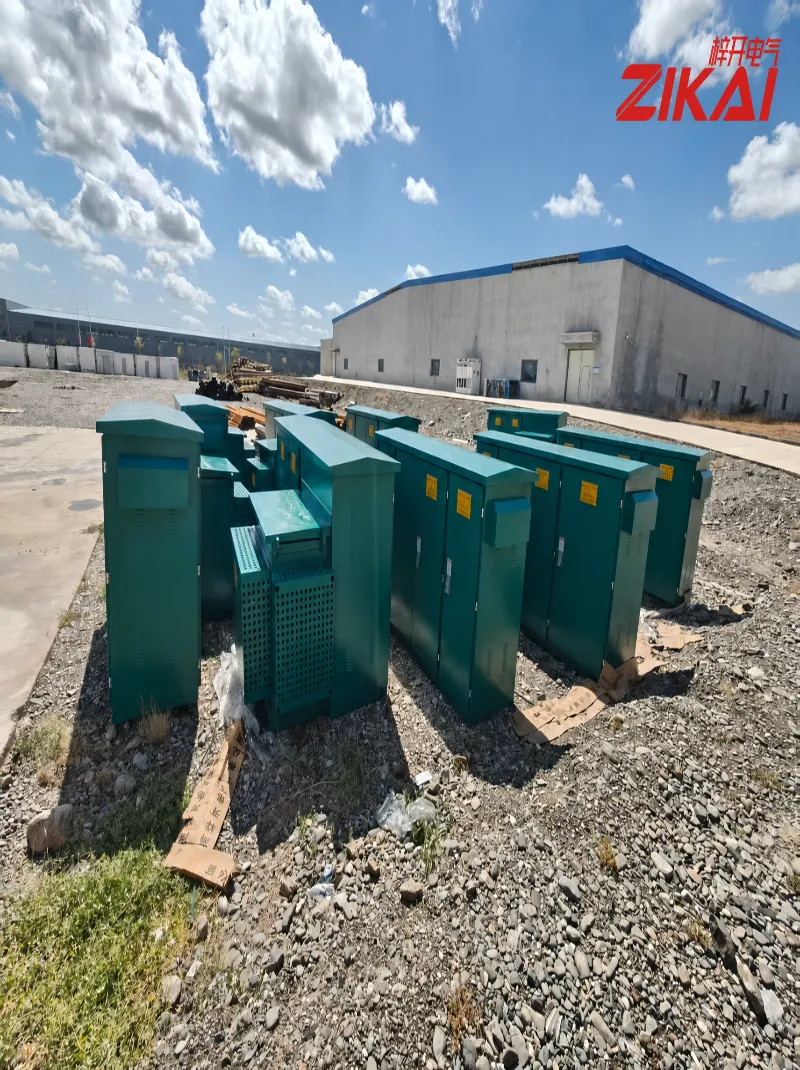

รูปที่ 05  อุปกรณ์จัดส่งถึงไซต์งานและเตรียมพร้อมสำหรับการติดตั้ง งานกลางแจ้งหมายถึงการแข่งขันกับสภาพอากาศ ทรายที่ถูกลมพัด และสภาพของสถานที่ - การกำหนดเวลาลำดับงานที่เข้มงวดเพียงใดมักจะเป็นตัวกำหนดความเร็วในการส่งมอบ

4. รายละเอียดสามประการที่เราไม่ประนีประนอม

1. ตัวเก็บประจุไม่ "เข้า" จนกว่าจะมีการตรวจสอบวงจรสวิตชิ่ง

โดยปกติวงจรตัวเก็บประจุจะทำงานควบคู่กับเครื่องปฏิกรณ์แบบอนุกรม ซึ่งมีการขยายฮาร์มอนิกแบบหมาดและจำกัดกระแสพุ่งเข้าเมื่อสวิตช์ หากสภาพของเครื่องปฏิกรณ์และคอนแทคเตอร์ถูกละเลยในระหว่างการเปลี่ยน แผงคาปาซิเตอร์ใหม่เอี่ยมอาจเผชิญกับการไหลพุ่งเข้ามาเกินกว่าที่ได้รับการออกแบบไว้

2. ฝีมือคณะรัฐมนตรีเป็นผู้กำหนดต้นทุนการบำรุงรักษาในอีกสิบปีข้างหน้า

การกำหนดรหัสสีเฟส ปลอกหมายเลขสายไฟ บูทฉนวนบริเวณขั้วต่อ ชุดสายรัด การยึดบัสบาร์ และแรงบิด สิ่งเหล่านี้คือชิ้นส่วนที่ดูธรรมดาในภาพถ่ายการยอมรับ และช่างเทคนิคจะต้องพึ่งพาในทศวรรษต่อมา ทำอย่างถูกต้อง ข้อบกพร่องอาจถูกติดตามได้ภายในสิบนาที ทำอย่างไม่ระมัดระวังอาจใช้เวลาหนึ่งวันเต็ม

3. เก้าหน่วย หนึ่งมาตรฐาน

หากโครงร่างส่วนประกอบ คำจำกัดความเฟส และการติดฉลากแตกต่างกันไปในแต่ละยูนิตบนไซต์เดียวกัน การบำรุงรักษาจะกลายเป็นการคาดเดา เราใช้มาตรฐานการทำงานและการติดฉลากแบบเดียวกันทั่วทั้งเก้ายูนิต และเก็บบันทึกภาพถ่ายไว้ที่ไซต์งาน เพื่อให้สามารถติดตามอุปกรณ์ได้ตั้งแต่วันที่ส่งมอบ

5. สิ่งที่ลูกค้าได้รับ

• การชดเชยกลับคืนมา — การชดเชยรีแอกทีฟกลับมาที่ระดับปกติ ปรับปรุงตัวประกอบกำลังและคุณภาพแรงดันไฟฟ้า ช่วยลดการสูญเสียในสาย และลดภาระบนหม้อแปลง

• การสลับที่เชื่อถือได้มากขึ้น — ความสัมพันธ์ระหว่างตัวเก็บประจุ เครื่องปฏิกรณ์ และคอนแทคเตอร์ถูกสร้างขึ้นใหม่อีกครั้ง ซึ่งลดความเสี่ยงที่จะเกิดความเสียหายรองจากการสลับที่ผิดปกติ

• การบำรุงรักษาง่ายขึ้น — สีเฟสและหมายเลขสายไฟที่สอดคล้องกันทำให้การตรวจสอบ ตำแหน่งข้อผิดพลาด และการเปลี่ยนชิ้นส่วนเร็วขึ้น

• กระบวนการที่บันทึกไว้ — ขั้นตอนสำคัญจะถูกถ่ายภาพและเก็บถาวร พร้อมที่จะดึงขึ้นมาสำหรับการบริการหรือการขยายระบบในอนาคต
